射频电容式液位计
关键字:射频电容式液位计,电容式液位计,液位计
    HJ-UFB射频电容式液位计适用于带压容器中带压导电、非导电液体(固体)的液位(料位)测量。产品系采用两线制的方式供电,输出4-20mA并叠加HART数字信号,同时UFB射频电容式液位计系采用两线制的方式供电,输出4-20mA并叠加HART数字信号,同时可以就地显示液位。采用传感器信号的两线制隔离转换技术,使4-20mA隔离信号输出与现场的模拟信号、地线等完全隔离。可以就地显示液位。采用传感器信号的两线制隔离转换技术,使4-20mA隔离信号输出与现场的模拟信号、地线等完全隔离。普通型UFB电容式物位变送器,属于电容式液位检测仪表,它能将各种液位参数的变化转换成标准电流信号,远传至操作室,供二次仪表或计算机装置进行集中显示,报警或自动控制。
    HJ-UFB射频电容式液位计能将各种液位参数的变化转换成标准电流信号,远传至操作室,供二次仪表或计算机装置进行集中显示,报警或自动控制。结合用户具体工艺条件,设备结构和使用要求,通过液位计的材料、结构及安装方式等灵活组合,可适用于高压、高温、强腐蚀、易结晶、防堵塞、防冻结以及固体粉状、粒状物料等特殊条件下的液位、料位或物位的连续检测,可广泛应用于各种工业过程中的检测控制。
    工作原理:
    该液位计检测原理为电容转换式。其原理:彼此平行,相隔很近,相互绝缘的两个平行极板,构成一个电容,该电容器的电容量随液位变化而变化,与液位变化相对应的电容量的变化经变送电路转换为标准电流信号,输出至二次表即可显示出相应的液位高度。
    基本计算公式ΔC=(0.885·ε·ΔS)/d
    在上述公式中,0.885为计算常数, ε被测介质介电常数,△S深入介质表而积,d两极距离。
    在上述公式中,不变量忽略不计,转换公式可简化为ΔC=ΔS=>ΔC=∏R2=>ΔC=ΔH即引起变化量的只有ΔH,即液位上下变化,变化量与温度压力无关。电容式液位结构由变送电路、结构连接件、探杆等组成。
    结构选择:
    单电极适用于:被测介质的设备为金属容器,导电性良好的介质。
    缆式双电极适用于:被测介质的设备为非金属容器,导电性良好的介质或长度大于3M的电极。
    螺纹连接:M27*2,M20*1.5,3/4”等;
    法兰连接:法兰安装:DN25 ―DN100HG20592
    高压法兰:DN15N PN32(三孔法兰,透镜垫)。
    射频电容式液位计产品特点:
    带压容器中导电介质液位测量:各种酸、碱、盐:98%H2SO4浓H3PO4浓HCL,NaOH等;
    非导电液体的液位测量:油类,溶剂 CO2等;
    固体:粉煤灰,水泥;
    高压容器:液氨:工作压力:10Mpa;
    工作介质温度: -70-200℃(PTFE电极);
    就地LCD显示+变送+HART数字数据信号;
    可以在现场用三按键调节零点、满度、阻尼时间、数据恢复等功能;完全替代手操器;
    液位检测基本不受工艺条件变化的影响。而浮力式、差压式、同位素式液位计在检测中都与介质的重要有关,气液相介质的重度变化都会使检测结果产生附加误差;
    适应范围广:针对检测对象的具体特点,专门定制,可适应多种苛刻条件下的液位检测;
    安装轻巧:一台同工作于32MPa下的高压液位计自重不足两公斤,是高压浮筒液位计重量的几十分之一。
    射频电容式液位计技术指标:
    测量范围:杆式 0~3500mm 缆式 2~20m范围内任意选用;
    精度:±0.25%F.S,±0.5%F.S;(量程1m以内为±5mm)被测介质为结晶、结垢或粘度很高时对测量精度有一定影响;
    工作压力:0--10MPa;工作介质温度: -70-200℃(PTFE电极);
    工作电压:24VDC输出信号: 4~20mA叠加HART数字信号, 负载电阻: 0~600Ω;
    适用介质:对聚四氟乙烯无腐蚀的任意介质;
    配套二次表时,二次表内附两线供电电源;
    安装螺纹:22MPa以下,压垫式,M33×2;32MPa以下压力透镜式。M33×2或M24×2;
    结构连接件材质:镀铬件,1 Cil8Ni9Ti,316L,Mo2Ti等。
    ф8mm单电极:0—200---2000mm ,ф12mm单电极:0—200---3000mm
    同轴双电极ф22mm(ф19mm)/ф8mm:0—300---3000mm
    ф3.6m缆式单电极:0—2---20m ,4.3*2.5缆式双电极:0—2---20m
    射频电容式液位计选型表:

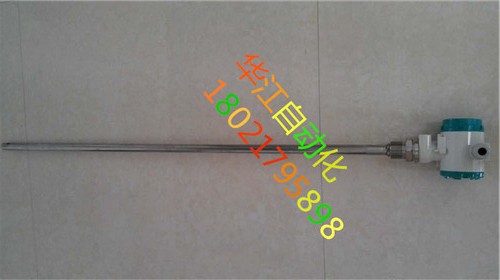

    产品实物图:
