温度变送器
关键字：温度变送器,变送器 |
HJ-RWB温度变送器模块有如下特点：可直接安装在传感器接线盒内、信号准确、可远传（大1000M）、精度高、抗干扰、长期稳定性好、免维护。该系列产品已广泛应用于工业控制各领域。将物理测量信号或普通电信号转换为标准电信号输出或能够以通讯协议方式输出的设备。温度变送器是将温度变量转换为可传送的标准化输出信号的仪表，主要用于工业过程温度参数的测量和控制。电流变送器是将被测主回路交流电流转换成恒流环标准信号，连续输送到接收装置。
HJ-RWB温度变送器是一种将温度变量转换为可传送的标准化输出信号的仪表。主要用于工业过程温度参数的测量和控制。 带传感器的变送器通常由两部分组成：传感器和信号转换器。传感器主要是热电偶或热电阻；信号转换器主要由测量单元、信号处理和转换单元组成（由于工业用热电阻和热电偶分度表是标准化的，因此信号转换器作为独立产品时也称为变送器），有些变送器增加了显示单元，有些还具有现场总线功能。
变送器如果由两个用来测量温差的传感器组成，输出信号与温差之间有一给定的连续函数关系。故称为温度变送器。
变送器输出信号与温度变量之间有一给定的连续函数关系（通常为线性函数），早期生产的变送器其输出信号与温度传感器的电阻值（或电压值）之间呈线性函数关系。
标准化输出信号主要为0mA~10mA和4mA~20mA（或1V~5V）的直流电信号。不排除具有特殊规定的其他标准化输出信号。温度变送器按供电接线方式可分为两线制和四线制，除RWB型温度变送器为三线制外。
变送器有电动单元组合仪表系列的（DDZ-Ⅱ型、DDZ-Ⅲ型和DDZ-S型）和小型化模块式的，多功能智能型的。前者均不带传感器，后两类变送器可以方便的与热电偶或热电阻组成带传感器的变送器。
温度变送器技术参数：
| 类 别 |
HJ-RWB 模块式温变 |
HJ-RWB 一体化温变 |
| 准 确 度 |
0.2%F.S 0.5%F.S |
| 输 入 |
热电偶： B 、 S 、 T 、 K 、 J
热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50 |
| 输 出 |
二线制 4-20mA DC |
| 使用温度 |
-25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ） |
| 温度影响 |
≤0.05%/ ℃ |
| 湿 度 |
5-95%RH |
| 现场显示 |
无 |
3 1/2LED 3 1/2LCD 0-100% 等分刻度 |
| 显示精度 |
无 |
数字式： 0.5 级 指针式： 2.0 级 |
| 负载能力 |
< 600 Ω （额定负载 250 Ω ） |
| 外形尺寸 |
44×18 |
70 ×100（中继器） |
温度变送器外型图:
|
型号
|
类别
|
感温元件
材料
|
现场显示
|
安装固定
方式
|
接线盒
形式
|
保护管直径
|
隔爆标志
|
内芯结构
|
保护管特征
|
说 明
|
|
HJ-RWB
|
|
|
|
|
|
|
|
|
|
一体化温度变送器
|
|
|
R
|
|
|
|
|
|
|
|
|
热电偶
|
|
Z
|
|
|
|
|
|
|
|
|
热电阻
|
|
|
P
|
|
|
|
|
|
|
|
热电偶分度号：S
|
|
R
|
|
|
|
|
|
|
|
热电偶分度号：B
|
|
M
|
|
|
|
|
|
|
|
热电偶分度号：N
|
|
N
|
|
|
|
|
|
|
|
热电偶分度号：K
|
|
E
|
|
|
|
|
|
|
|
热电偶分度号：E
|
|
F
|
|
|
|
|
|
|
|
热电偶分度号：J
|
|
C
|
|
|
|
|
|
|
|
热电偶分度号：T
|
|
P
|
|
|
|
|
|
|
|
热电阻-Pt100
|
|
C
|
|
|
|
|
|
|
|
热电阻-Cu50
|
|
|
|
|
|
|
|
|
|
空白为不带现场显示
|
|
Y
|
|
|
|
|
|
|
数码管（液晶）显示
|
|
H
|
|
|
|
|
|
|
带HART协议（液晶）
|
|
|
1
|
|
|
|
|
|
无固定装置
|
|
2
|
|
|
|
|
|
固定螺纹
|
|
3
|
|
|
|
|
|
活动法兰
|
|
4
|
|
|
|
|
|
固定法兰
|
|
5
|
|
|
|
|
|
活络管接头式
|
|
6
|
|
|
|
|
|
固定螺纹锥形式
|
|
7
|
|
|
|
|
|
直形管接头式
|
|
8
|
|
|
|
|
|
固定螺纹管接头式
|
|
9
|
|
|
|
|
|
活动螺纹管接头式
|
|
|
2
|
|
|
|
|
防喷式
|
|
3
|
|
|
|
|
防水式
|
|
4
|
|
|
|
|
防爆式
|
|
|
0
|
|
|
|
Ф16
|
|
1
|
|
|
|
Ф12
|
|
2
|
|
|
|
Ф16高铝质管
|
|
3
|
|
|
|
Ф20高铝质管
|
|
|
B
|
|
|
隔爆
|
|
|
无
|
|
普通元件
|
|
K
|
|
铠装元件
|
|
|
F
|
防腐型材质:316
|
|
F4
|
防腐型:不锈钢衬四氟
|
|
N
|
耐磨型
|
|
HJ-RWB
|
R
|
N
|
YH
|
2
|
4
|
0
|
B
|
K
|
F
|
典型型号选型
|
温度变送器注意事项:
温度变送器模块的供电电源不得有尖峰，否则容易损坏变送器。变送器的校准应在加电5分钟后进行，并且要注意当时环境温度。测高温时(››100℃)传感器腔与接线盒间应用填充材料隔离,防止接线盒温度过高烧坏变送器.在干扰严重的情况下使用传感器，外壳应牢固接地避免干扰.电源及信号输出应采用Ф10屏蔽电缆传输，压线螺母应旋紧以保证气密性。只有RWB型有0~10mA输出,为三线制，在量程值的5%以下,由于三极管的关断特性造成不线性.变送器每6个月应校准一次.DWB因受电路限制不能进行线性修正，按说明选择量程以保证其线性。
备注
用户选型时请告知使用环境，在对型号命名不清楚时可用文字说明，如果定购非标产品如0-5V输出等请注明。
温度变送器模块为24V供电、二线制的一体化变送器。产品采用进口集成电路，将热电阻或热电偶的信号放大，并转换成4-20mA或0-10mA的输出电流,或0～5V的输出电压。其中铠装变送器可以直接测量气体或液体的温度特别适用于低温范围测量，克服了冷凝水对测温所带来的影响。

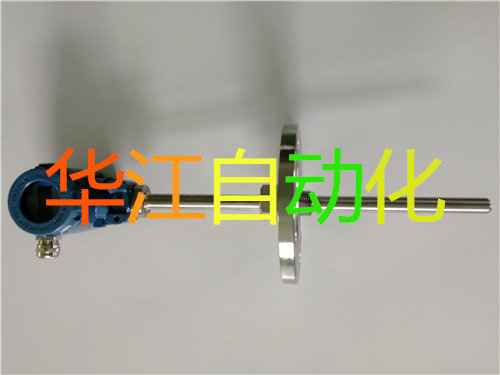

温度变送器实物图：

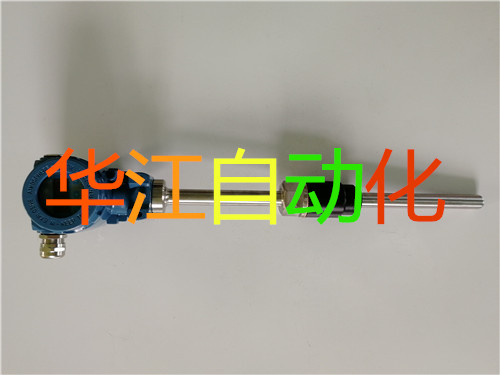

图一（螺纹安装）：
|
| |
