智能配电器
关键字：智能配电器,配电器 |
HJ-NPD智能配电器采用智能控制芯片技术，完全实现数字式测量及变送。使产品精度高、线性化好、长期稳定性强。该智能配电器 可为传感器等需要供电的一次仪表提供DC24V电源，并可接收一路或二路一次仪表输出的各种线性信号，在经过仪表处理后，变送输出相互隔离的单路、双路高三路的电压或电流信号。输入、输出、电源之间提供电气隔离。HJ-NPD智能配电器适用于各种工业场合的DCS、PLC控制系统等需要。
一、智能配电器技术指标：
1、精 度：±0.2%×FS
2、温度漂移：≤0.0015% FS/℃
3、工作温度：工业级标准 –10~+60℃
4、输入阻抗：电流时：≤250Ω；电压时：500KΩ
5、电流输出：可以带负载4~20mA输出时≤500Ω；0~10mA输出时≤1KΩ。
6、电压输出：内部阻抗250Ω±5‰
7、输出保护：输出短路限制
8、绝缘强度：输入/输出/电源/通讯/双路间绝缘强度：1500V.AC/分钟
9、绝缘电阻：电源、输入、输出之间≥100MΩ（500VDC）
10、储运环境温度：-40~+80℃
11、相对湿度：≤85%（40℃时）
12、通讯接口： RS485
13、配电电压：DC24V
14、供电电源：交流： AC85V~260V 直流： DC18V~36V（具有反接保护）
15、电源功率：0.7~1.2W
16、外形尺寸：宽×高×深：22.5×100×115mm
17、净 重：130g±10g
二、智能配电器选型表：
|
型 号
|
说 明
|
|
HJ-NPD
|
|
|
|
|
|
|
智能配电器
|
|
输入回路
|
1
|
|
单路输入
|
|
2
|
双路输入（输入信号相同）
|
|
输入信号
|
1
|
|
4～20 mA
|
|
2
|
0～10 mA
|
|
3
|
0～5 V
|
|
4
|
1～5 V
|
|
5
|
0～10 V
|
|
第一路输出
|
1
|
|
4～20 mA
|
|
2
|
0～10 mA
|
|
3
|
0～20 mA
|
|
4
|
1～5 V
|
|
5
|
0～10 V
|
|
第二路输出
|
0
|
|
无第二路
|
|
1
|
4～20 mA
|
|
2
|
0～10 mA
|
|
3
|
0～20 mA
|
|
4
|
1～5 V
|
|
5
|
0～10 V
|
|
第三路输出
|
0
|
|
无第三路
|
|
1
|
4～20 mA
|
|
2
|
0～10 mA
|
|
3
|
0～20 mA
|
|
4
|
1～5 V
|
|
5
|
0～10 V
|
|
供电方式
|
A
|
交流220 V
|
|
D
|
直流24V
|
说明：仪表高支持两路输入，每路输入对应高三路输出

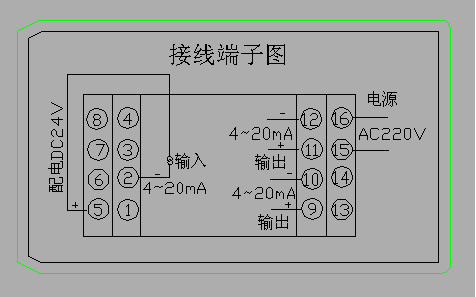

三、智能配电器接线图：
.png)
四、智能配电器外形尺寸及安装：
1、外型尺寸
宽×高×深：22.5×100×115mm
2、安装方法
采用35mm导轨式尽量垂直安装并预留通风的空间。
安装位置不得有强烈震动，以及来自信号端子、电源端及空间的超过EMC标准的电磁冲击，使用环境中不得有对金属、塑料起腐蚀作用的有毒有害物质。要保持工作环境的干燥，通风状态保证仪表正常散热。 |
| |
