智能手操器
关键字：智能手操器,手操器 |

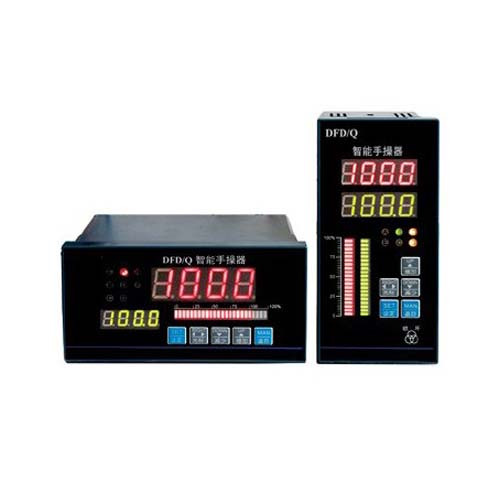

HJ-ZFD/Q智能手操器又称手动操作器，可自动接系统（或调节仪）的给定信号和阀位的反馈信号，根据二者的偏差进行调节，输出相应的控制量，并可取代小功率伺服放大器直接驱动阀门，智能手操器可接在各种调节器或计算机控制系统之后作备用仪表。
一、智能手操器产品功能特点：
1.自动校准和人工校准功能；
2.自动到手动的无扰动切换；
3.可分别带有一路模拟量控制输出、一路开关量控制输出；
4.继电器正转、反转控制及一路模拟量输出，适用于各种测量控制场合；
5.多重保护、隔离设计、抗干扰能力强、可靠性高；
6.良好的软件平台，具备二次能力，可以满足特殊的功能；
7.模块结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便。
二、智能手操器主要技术指标：
1.基本误差：0.5%FS或0.2%FS±1个字；
2.分 辨 力：1/20000、14位A/D转换器；
3.显示方式：双排四位LED数码管同时显示，上排显示测量值，下排显示阀位反馈值或输出量；
4.采样周期:0.2S；
5.报警输出：二个报警继电器输出，对调节信号或阀位反馈信号报警，报警值、报警方式、灵敏度可分别设定，继电器输出触点容量AC220V/3A.
6.控制输出：
（1）继电器正转、反转控制接点
（2）固态继电器脉冲电压输出（DC12V/30mA）
（3）单相/三相可控硅过零触发
（4）单相/三相可控硅移相触发
（5）模拟量4-20mA、0-10mA、1-5V、0-5V控制输出
7.通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率——300～9600bps内部自由设定；
8.馈电输出：DC24V/30mA；
9.电源：开关电源85～265VAC 功耗4W以下。
三、智能手操器选型表：
|
型 号
|
说 明
|
|
HJ-ZF
|
X
|
X
|
X
|
X
|
X
|
X
|
智能手操器
|
|
控制输出
|
D
|
|
开关输出
|
|
Q
|
|
4-20mA电流输出
|
|
控制方式
|
1
|
|
纯手操
|
|
2
|
|
手、自动
|
|
控制功能
|
|
|
缺省为无EM控制功能
|
|
1
|
|
具备EM控制功能
|
|
阀位反馈变送输出
|
|
|
缺省为无阀位反馈变送输出
|
|
F
|
|
有阀位反馈变送输出
|
|
供电方式
|
|
|
缺省为开关电源AC220V
|
|
D
|
|
直流DC24V
|
|
外形尺寸（宽*高*深）
|
0
|
160 mm×80 mm×94mm
|
|
1
|
80 mm×160 mm×94mm
|
|
2
|
96 mm×96 mm×130mm
|
|
3
|
96 mm×48 mm×110mm
|
|
4
|
48 mm×96 mm×110mm
|
|
5
|
72 mm×72 mm×102mm
|
|
| |
