射频电容液位变送器
关键字：射频电容液位变送器,变送器 |
HJ-SDR射频电容液位变送器广泛应用于电力、冶金、化工、食品、制药等行业和污水处理、锅炉汽包、煤粉包等场所的液位、料位及物位的测量。产品依据电容感应原理，当被测介质浸汲测量电极的高度变化时，引起其电容变化。它可将各种物位、液位介质高度的变化转换成标准电流信号，远传至操作控制室供二次仪表或计算机装置进行集中显示、报警或自动控制。其良好的结构及安装方式可适用于高温、高压、强腐蚀，易结晶，防堵塞，防冷冻及固体粉状、粒状物料。
射频电容液位变送器产品特点:
1、结构紧凑、体积小，安装维护简单，统一外形尺寸。
2、多种信号输出形式，方便不同系统配置。
3、聚四氟乙烯探级，耐酸、碱等强腐蚀性液体及高温。
4、浸入液体的测量部分，只有一条四氟软线或四氟棒式探级作为传感，可靠性高。
5、全密封铝合金外壳及不锈钢联接件。
6、对高温压力容器与测量常温常压一样简单，且测量值不受被测液体的温度、比重及容器的形状、压力影响。
7、测量、输出两端和测量、输出、电源三端隔离器多种电路结构方式，自带隔离器，适应不同信号接地方式。
8、完善的过流、过压、电源极性保护。
射频电容液位变送器技术指标：
测量范围：0-0.2-20m
精 度：0.2%、0.5%
承压范围：负压、常压(4MPa以下)
工作温度：-40～450℃
环境温度：-20～75℃
电子部分工作温度： -40-85℃
适用介质：水、酸、碱、盐或对聚四氟乙烯无腐蚀的液体介质
输出信号：4-20mA、二线制
供 电：24VDC
防护等级：IP65
防爆等级：dIICT6
固定方式：螺纹安装M20×1.5、M27×2 法兰安装DN15、DN25、DN50、DN80
现场显示：模拟显示0-100%、数字显示、现场深度、分体式显示
射频电容液位变送器选型表：
|
企标
|
分割线
|
型号
|
设计序号
|
量程
|
准确度
|
电路特点
|
结构形式
|
探极形式
|
过程连接
|
现场指示
|
说明
|
|
HJ
|
|
|
|
|
|
|
|
|
|
|
企标
|
|
|
－
|
|
|
|
|
|
|
|
|
|
无定义
|
|
|
SDR
|
|
|
|
|
|
|
|
|
液位变送器
|
|
|
|
|
|
|
|
|
|
|
射频电容式
|
|
|
A
|
|
|
|
|
|
|
0.2≤量程≤20（m）用于金属容器
|
|
B
|
|
|
|
|
|
|
1.0≤量程≤10（m）绝缘材料容器，地下水池等
|
|
|
1
|
|
|
|
|
|
0.2级
|
|
2
|
|
|
|
|
|
0.5级
|
|
3
|
|
|
|
|
|
1.0级
|
|
|
1
|
|
|
|
|
非隔离两线制
|
|
2
|
|
|
|
|
非隔离三线制
|
|
3
|
|
|
|
|
输入、输出隔离三线制
|
|
4
|
|
|
|
|
输入、输出、电源三端隔离四线制
|
|
|
F
|
|
|
|
分体式（探极引出处温度>65℃时选用）
|
|
L
|
|
|
|
连体式（探极引出处温度<65℃时选用）
|
|
|
R
|
|
|
软线探极
|
|
B
|
|
|
棒式探极，长度2米
|
|
|
1
|
|
M20×1.5螺纹（软线探极）
|
|
2
|
|
M27×2螺纹（棒式探极）
|
|
3
|
|
法兰 （软线 棒式）
|
|
4
|
|
压力测量筒（软线 棒式）
|
|
|
M1
|
0～100%指针指示
|
|
M2
|
31/2LED数字显示
|
|
M3
|
31/2LCD数字显示
|
|
|
|
SDR
|
|
A
|
2
|
4
|
L
|
R
|
2
|
M3
|
完整选型
|
射频电容液位变送器调试说明：
1、零点调校
在变送器安装完毕后，将信号回路串入电流表，液位处于测量的低位置时，调整“零点调节”电位器(在电路板标有“W1”，)如图，使信号输出4mA，(顺时针调节零点升高，反时针调节零点减小)。
2、量程调校
液位上升至高测量点时，变送器输出应为20mA，如有偏差，可调整“量程调节”电位器(电路板标有“W2”，)如图，顺时针调节输出增大，反时针调节输出减小，但应注意量程调整后会影响零点，所以每次调整量程电位器后必须重新校正零点，而量程电位一旦确定后，零点的校正不会影响量程。因此，变送器在出厂时，已将“量程调节”电位器校准在用户要求的量程，安装时只需校正零点即可。
零点与量程的调整必须在变送器通电15分钟电路工作稳定后进行，且尽量接近正常工作时的温度，压力等条件。
射频电容液位变送器订货说明：
1、需明确客户使用介质；
2、测量范围；
3、工作温度；
4、工作压力；
5、法兰规格；
6、本体材质。
产品示意图:
图一（安装）

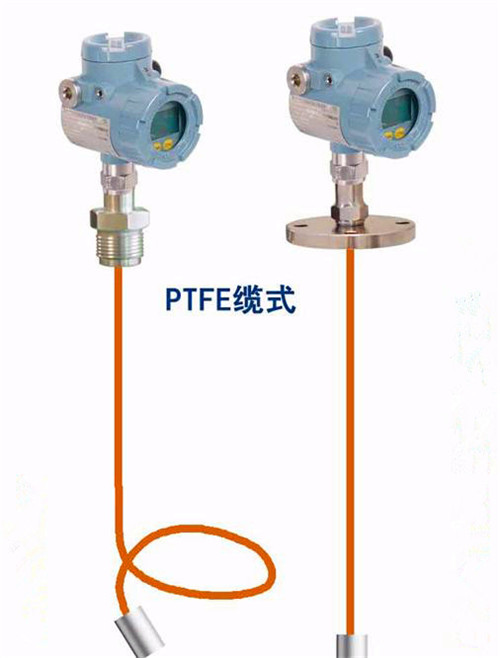

图一（缆式）
|
| |
